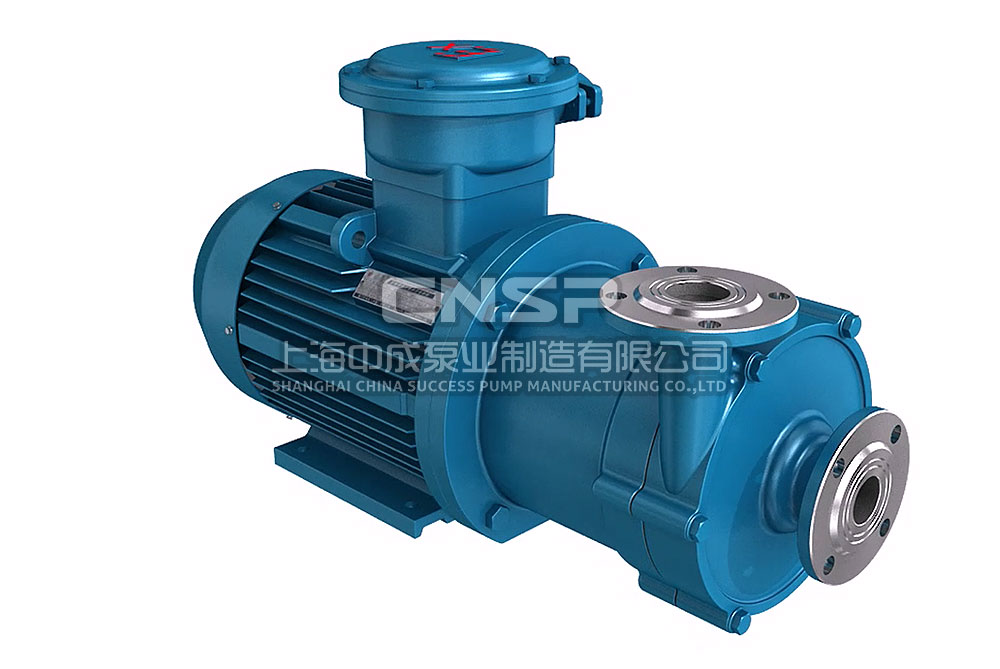

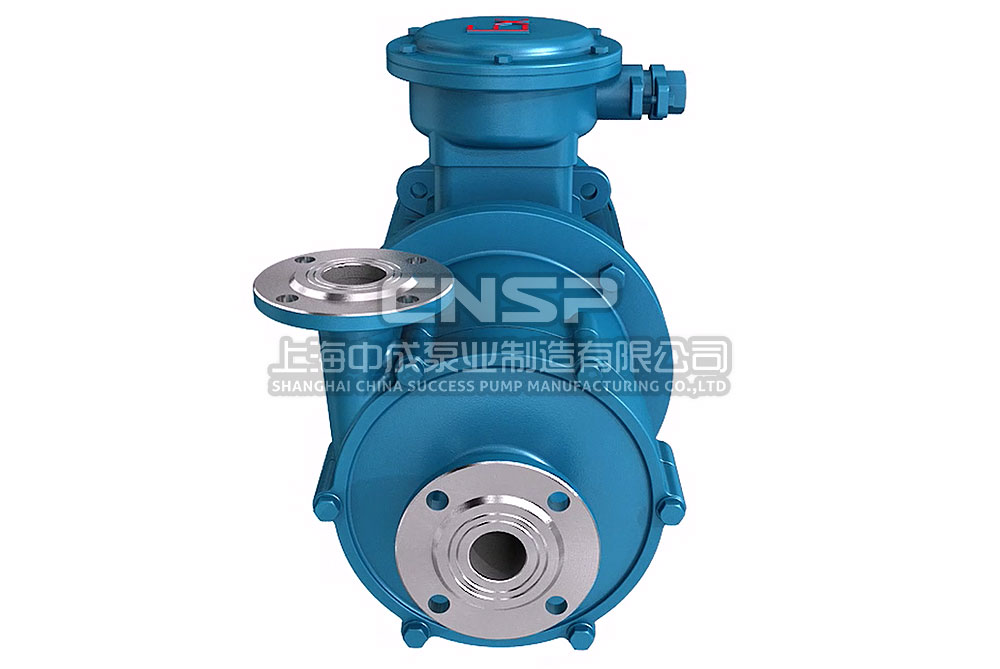

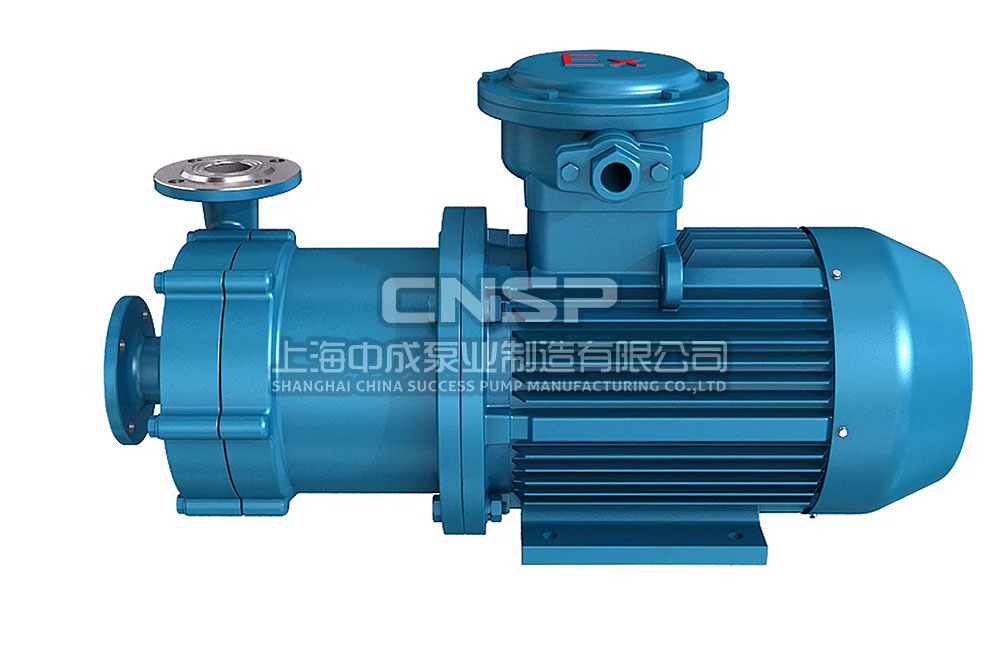

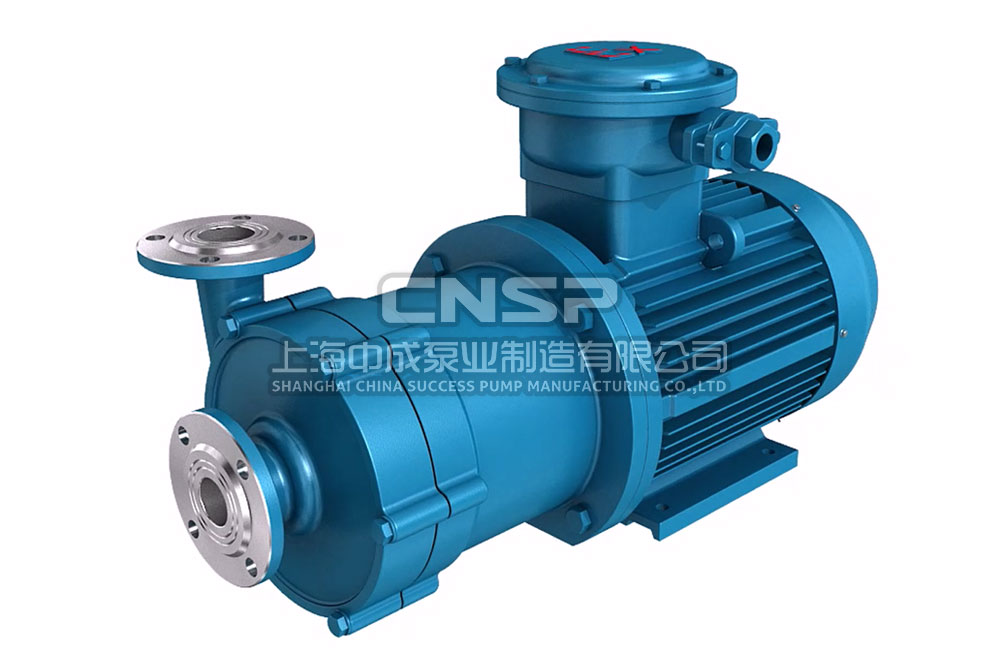

產品簡介

---

型號意義

---

性能參數本數據僅供參考，請以實際訂貨為準！

---

型號	口徑		流量	揚程	汽蝕余量 (m) (NPSH)r	功率	轉速	電壓
	進口	出口	（m?/h）	(m)		(kW)	(r/min)	(V)
14CQ-5	14	10	1.2	5	6	0.12	2900	220/380
16CQ-8	16	12	1.8	8	6	0.18	2900	220/380
20CQ-12	20	12	3	12	6	0.37	2900	220/380
25CQ-I5	25	20	5.4	15	6	1.1	2900	380
32CQ-15	32	25	6.6	15	6	1.1	2900	380
32CQ-25	32	25	6.6	25	5.5	1.1	2900	380
40CQ-20	40	32	10.8	20	4	2.2	2900	380
40CQ-32	40	32	12	32	4	4	2900	380
50CQ-25	50	40	14.4	25	4	4	2900	380
50CQ-40	50	40	13.2	40	4	4	2900	380
50CQ-50	50	32	7.8	50	4	5.5	2900	380
65CQ-25	65	50	16.8	25	4	5.5	2900	380
65CQ-35	65	50	27	35	4	7.5	2900	380
65CQ-50	65	40	27	50	4	11	2900	380
80CQ-35	80	65	50	35	4	11	2900	380
80CQ-50	80	50	50	50	4	15	2900	380
100CQ-32	100	80	90	32	4	18.5	2900	380
100CQ-50	100	65	80	50	4	22	2900	380
125CQ-32	125	100	115	32	4	22	2900	380
150CQ-25	150	125	160	25	4	22	2900	380

結構圖紙

---

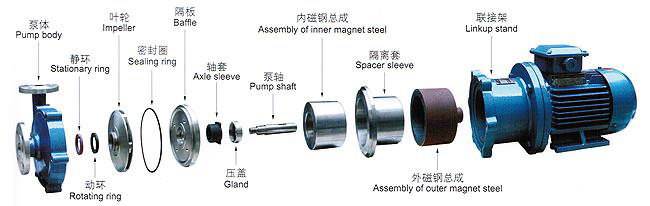

結構爆炸圖

臥式磁力泵泵體材質：304不銹鋼、動環材質：填充四氟、靜環材質：陶瓷、葉輪：304不銹鋼、密封圈：橡膠、隔板：304不銹鋼、軸套：填充四氟、壓蓋:304不銹鋼、泵軸:304不銹鋼 內磁鋼總成:304不銹鋼+磁鐵、隔離套:304不銹鋼、外磁鋼總成:鑄鋼+磁鐵

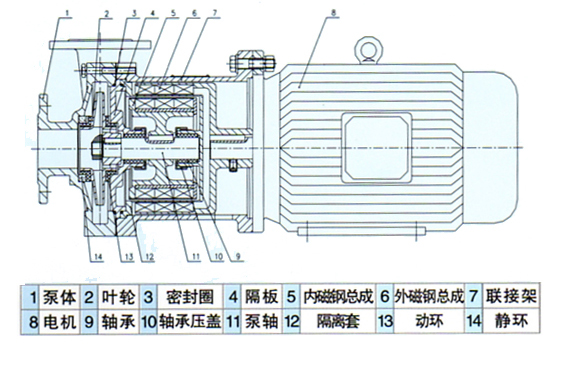

CQ型磁力驅動泵（結構圖）

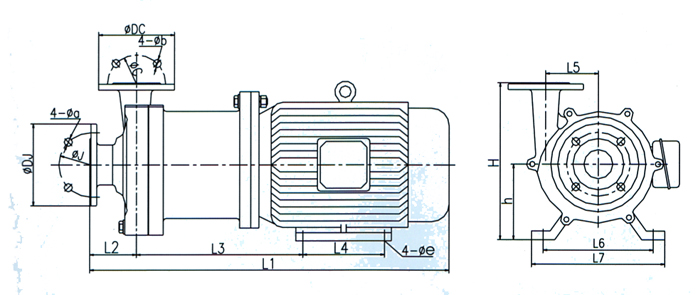

安裝尺寸本數據僅供參考，請以實際訂貨為準！

---

使用說明

---

注意事項

---

1. 因CQ型磁力驅動離心泵軸承的冷卻和潤滑是靠被輸送的介質，所以絕對禁止空運轉，同時避免在工作中途停電后再啟動時所造成吋空載運轉。
2. 被輸送介質中，若含有固體顆粒，泵入口要加過濾網：如含有鐵磁質微粒.需加磁性過濾器。
3. 臥式磁力泵在使用中環境溫度應小于40℃?，電機溫升不得超過75℃?。
4. 被輸送的介質及其溫度應在泵材允許范圍內。工程塑料泵的使用溫度〈60℃，金屬泵的使用溫度〈100℃，輔送吸入壓力不大于0.2MPa，最大工作壓力1.6MPa、密度不大于1600^kg/m3,，粒度不大于30?X?10-6㎡/S的不含硬顆粒和纖維的液體。
5. 對于輸送液為易沉淀結晶的介質，使用后應及吋清洗，排凈泵內積液。
6. CQ型磁力驅動離心泵運行500小時后，應拆檢軸承和端面動環的磨損惰況，若軸承和軸套的間隙大于0.5~1mm,葉輪軸向竄動1.?5?2mm時，應更換軸承和軸向動環。
