產品簡介
DL立式多級離心泵是采用國家推薦使用的高效節能產品IS型泵的水力模型，為立式多級多節段式結構。螺桿把進水段、中段、出水段夾緊聯成一體。水泵每一級裝一個葉輪、一個導水葉。軸向力采用水力平衡法解決，殘余軸向力由球軸軸承承受，用油脂潤滑。軸封采用軟填料或機械密封。主要供吸送稀釋的、清潔的、不腐蝕的、不爆炸的清水及物理化學性質類似水的不含固體顆?；蚶w維的液體。 本司多級泵全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。

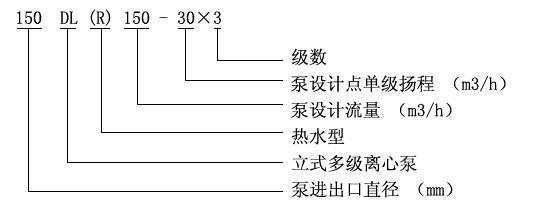

型號意義
產品優勢
- 水力模型先進：效率高，性能范圍廣。
- 結構新穎，運行可靠：取消了平衡鼓，其軸向力采用水力平衡，解決了平衡鼓易銹蝕、易咬死、易磨損的問題，保證了運行更加可靠。
- 更少的運行、維修費用：采用優質機械密封，耐磨損、無泄漏、使用壽命長，故障率低，具有更少的運行維修費用。
- 運行平穩，噪音低：采用低轉速電機，使泵運行平穩，噪音更低。
- 立式結構，占地面積小。
選型范圍
- 流量：4.2-504m3/h；
- 揚程：24-240m；
- 功率：1.5-450kw；
- 轉速：1480r/min；
- 口徑：φ40-φ250；
- 溫度范圍：0-+90℃；
- 工作壓力：≤2.4Mpa。
| 型 號 |
級 數 |
口徑 (mm) |
流量 (m3/h) |
揚程 (m) |
功率 (KW) |
轉速 (r/min) |
汽蝕余量 (m) |
| 40DL(DLS)6-12 |
2 |
40 |
6 |
24 |
1.5 |
1480 |
3.2 |
| 3 |
36 |
2.2 |
| 4 |
48 |
3 |
| 5 |
60 |
4 |
| 6 |
72 |
4 |
| 7 |
84 |
5.5 |
| 8 |
96 |
5.5 |
| 9 |
108 |
7.5 |
| 10 |
120 |
7.5 |
| 11 |
132 |
7.5 |
| 12 |
144 |
11 |
| 50DL(DLS)12.5-12.5 |
2 |
50 |
12.5 |
25 |
3 |
1480 |
2.2 |
| 3 |
3.75 |
3 |
| 4 |
50 |
4 |
| 5 |
62.5 |
5.5 |
| 6 |
75 |
7.5 |
| 7 |
87.5 |
7.5 |
| 8 |
100 |
7.5 |
| 9 |
112.5 |
11 |
| 10 |
125 |
11 |
| 65DL(DLS)30-15 |
2 |
65 |
30 |
30 |
5.5 |
1480 |
2.82 |
| 3 |
45 |
7.5 |
| 4 |
60 |
11 |
| 5 |
75 |
15 |
| 6 |
90 |
15 |
| 7 |
105 |
18.5 |
| 8 |
120 |
22 |
| 9 |
135 |
22 |
| 10 |
150 |
30 |
| 80DL(DLS)50-20 |
2 |
80 |
50 |
40 |
11 |
1480 |
2.2 |
| 3 |
60 |
15 |
| 4 |
80 |
22 |
| 5 |
100 |
30 |
| 6 |
120 |
3. |
| 7 |
140 |
37 |
| 8 |
160 |
45 |
| 9 |
180 |
45 |
| 10 |
200 |
55 |
| 100DL(DLS)72-20 |
2 |
100 |
72 |
40 |
15 |
1480 |
2.8 |
| 3 |
60 |
18.5 |
| 4 |
80 |
30 |
| 5 |
100 |
37 |
| 6 |
120 |
37 |
| 7 |
140 |
45 |
| 8 |
160 |
55 |
| 9 |
180 |
55 |
| 10 |
200 |
75 |
| 100DL(DLS)100-20 |
2 |
100 |
100 |
40 |
18.5 |
1480 |
2.8 |
| 3 |
60 |
30 |
| 4 |
80 |
37 |
| 5 |
100 |
45 |
| 6 |
120 |
55 |
| 7 |
140 |
75 |
| 8 |
160 |
75 |
| 9 |
180 |
90 |
| 10 |
200 |
90 |
| 150DL(DLS)150-20 |
2 |
150 |
150 |
40 |
30 |
1480 |
2.8 |
| 3 |
60 |
37 |
| 4 |
80 |
45 |
| 5 |
100 |
55 |
| 6 |
120 |
75 |
| 7 |
140 |
90 |
| 8 |
160 |
90 |
| 9 |
180 |
110 |
| 10 |
200 |
132 |
| 150DL(DLS)165-20 |
2 |
150 |
160 |
50 |
37 |
1480 |
3.5 |
| 3 |
75 |
55 |
| 4 |
100 |
75 |
| 5 |
125 |
90 |
| 6 |
150 |
110 |
| 7 |
175 |
132 |
| 8 |
200 |
132 |
| 9 |
225 |
160 |
| 10 |
250 |
160 |
| 150DL(DLS)200-20 |
2 |
150 |
200 |
40 |
37 |
1480 |
3.5 |
| 3 |
60 |
55 |
| 4 |
80 |
73 |
| 5 |
100 |
90 |
| 6 |
120 |
110 |
| 7 |
140 |
110 |
| 8 |
160 |
132 |
| 200DL(DLS)300-20 |
2 |
200 |
300 |
40 |
55 |
1480 |
5 |
| 3 |
60 |
75 |
| 4 |
80 |
110 |
| 5 |
100 |
132 |
| 6 |
120 |
160 |
| 7 |
140 |
160 |
| 8 |
160 |
200 |
結構圖紙
結構說明 DL型多級泵由電機和泵兩部分組成，電機為丫型三相導步電機，泵和電機采用聯軸器連接，整體為剛性連接，使用吋無需校正泵由定子部分利轉子部分組成泵定子部分由進水段、中段、導葉、出水段、填料函體等零件組成為防止定子磨損，定子上裝有密封環、平衡等，磨損后可用備件更換轉子部分由軸、葉輪，平衡鼓等組成轉子下端為水潤滑軸承，上部為角接觸球軸承，泵的軸向力絕大部分由平衡鼓來承擔，其余小部分殘余軸向力由角接觸球軸承來承受進水段、中段和出水段的結臺面用紙墊通過拉緊達到密封.軸封采用填料或機械密封.用戶可根據需要選擇。泵旋轉方向從驅動端向下看為逆時針?lè)较蜣D(zhuǎn)動。

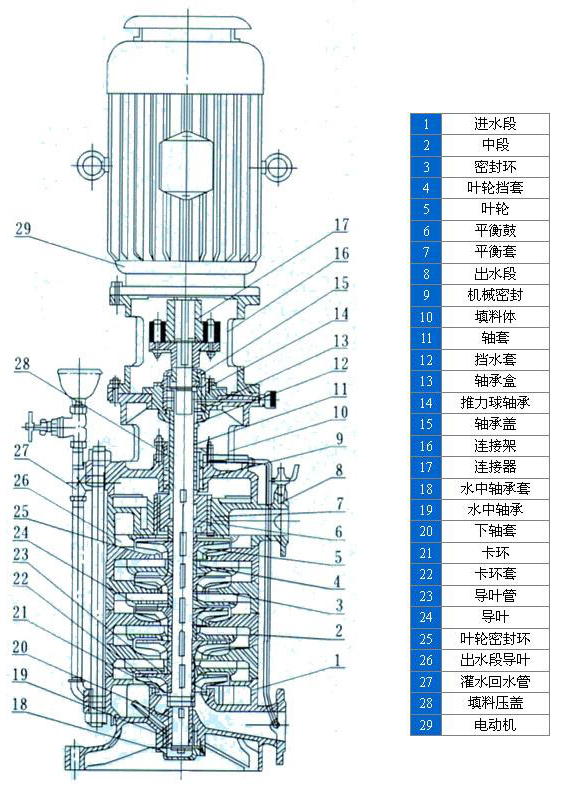

DL系列立式多級離心泵（結構圖）
安裝尺寸本數據僅供參考，請以實際訂貨為準！

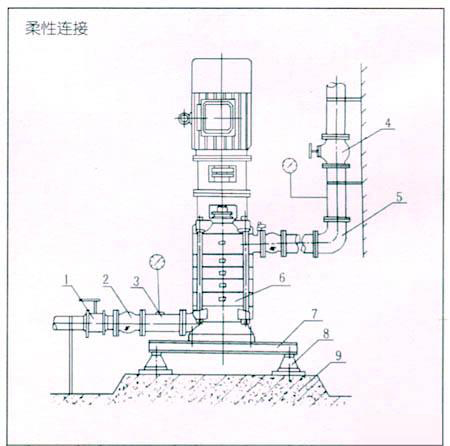

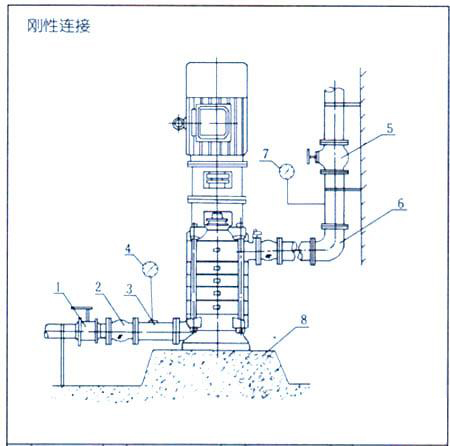

| 編號 |
名稱 |
|
編號 |
名稱 |
| 1 |
球閥 |
|
1 |
球閥 |
| 2 |
撓性接頭 |
|
2 |
撓性接頭 |
| 3 |
取壓直管 |
|
3 |
取壓直管 |
| 4 |
真空壓力表 |
|
4 |
閘閥 |
| 5 |
閘閥 |
|
5 |
彎管 |
| 6 |
彎管 |
|
6 |
泵 |
| 7 |
壓力表 |
|
7 |
聯接板 |
| 8 |
水泥臺座 |
|
8 |
JGD型隔振器 |
|
|
|
9 |
水泥臺座 |

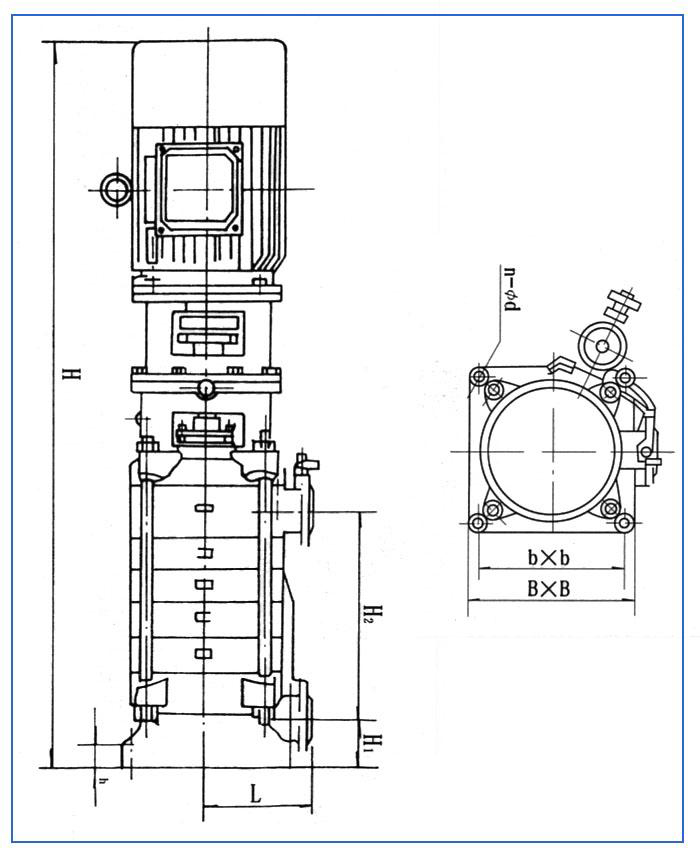

DL系列立式多級離心泵安裝尺寸圖：

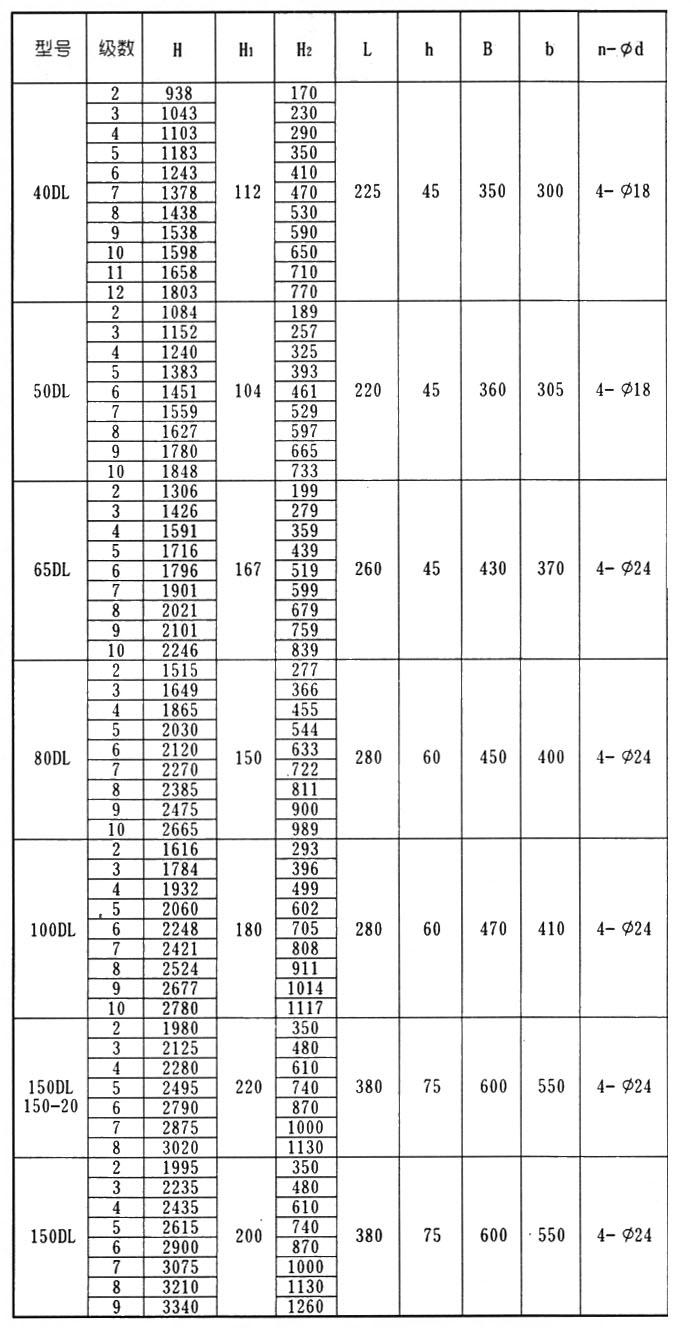

DL系列立式多級離心泵安裝尺寸表：

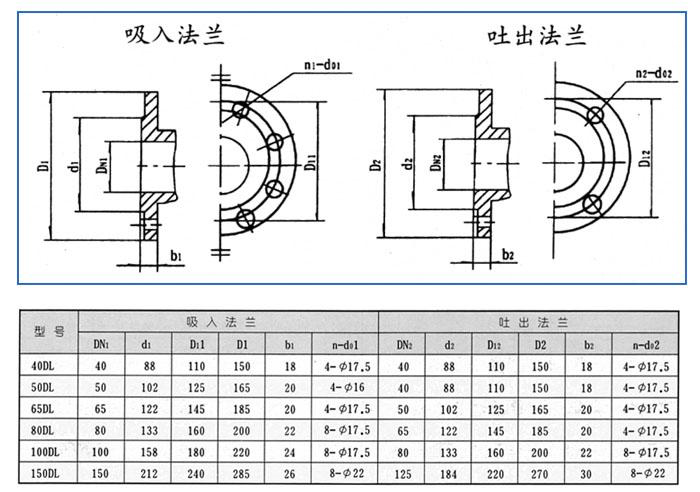

DL系列立式多級離心泵法蘭安裝尺寸：
注意事項
- 安裝前檢査水泵和電機的完好惰況；
- 泵安裝位置應盡可能靠近水源處；
- 泵與底座安裝有兩種方式，一種是直接裝在水泥基礎上的剛性連接，另一種是采用JGD型減振器安裝的柔性連接，具體方法見安裝示意圖所示；
- 直接安裝可將泵安放在基礎上墊高30-40毫米（準備充填水泥漿之用)，然后進行校正，并穿好地腳螺栓，充填水泥砂漿，經3~5天水泥干涸后重新校正，待水泥完全干涸后，擰緊地腳螺栓的螺母。
- 安裝管路時，進、出水管路都應有各自的支撐，不應使泵的法蘭承受過大的管路重量.
- 泵用于有吸程場合，進水管端應裝有底閥，并且進出口管路不應有過多彎道，同時不得有漏水、漏氣現象存在。
- 在逬口管路上最好裝有過濾網，以防雜質進入葉輪內部.濾網的有效面積應是進水管面積的3~4倍，以保證液體的自由暢通；
- 為了維護和使用方便安全，在泵的進.出口管路上各安裝一只調節閥及在泵出口附近安裝一只壓力表，以保證泵在額定范圍內運行，確保泵的正常運行和使用壽命；
- 進口如需擴徑連接，請選用偏心異徑管連接頭。
故障排除
| 故障現象 |
可能產生的原因 |
解決方法 |
| 水泵不吸水壓力表和真空表指針劇烈跳動 |
- 灌注引水不夠
- 管路與儀表聯接處漏氣
- 吸程過高
|
- 檢查底閥是否漏水，再灌足引水
- 擰緊漏氣處
- 降低吸水高度
|
| 水泵不吸水真空表表示高度真空 |
- 底閥沒有打開或己堵塞
- 吸水管路阻力太大
- 過濾器堵塞
|
- 檢査底閥
- 更換吸水
- 清理過濾器
|
| 壓力表有壓力但仍不出水 |
- 出水管阻力太大
- 旋轉方向不對
- 出口管閥門未開
- 葉輪堵塞
|
- 檢査或緡短水管
- 檢査電機，兩相互調
- 打開出口閥
- 清除葉輪內的污物
|
| 達不到設計流量 |
- 有空氣吸入
- 由于水位降低.淹沒深度不夠，
- 葉輪內有異物堵塞
- 轉子部分嚴重磨損
|
- 檢査漏氣部位并排除
- 延長吸水管.加深淹深度
- 拆卸并滴除異物
- 更換密封壞
|
| 泵消耗功率過大 |
- 填料壓得過緊.并發熱
- 流置過大
- 回轉體與殼體有碰擦
- 泵軸承磨損
- 泵軸彎曲
|
- 適當放松
- 關小閘閥開度
- 修整
- 更換軸承
- 更換或校正
|
| 泵振動加大 |
- 葉輪局部有堵塞
- 葉輪破損
- 流量過小
- 泵軸與電動機不同心
- 軸承破損
- 混入空氣.發生汽蝕
|
- 拆卸清除異物
- 更換
- 稍開出口閥
- 定點找正
- 更 換
- 改變吸入位，改善吸水管
|
