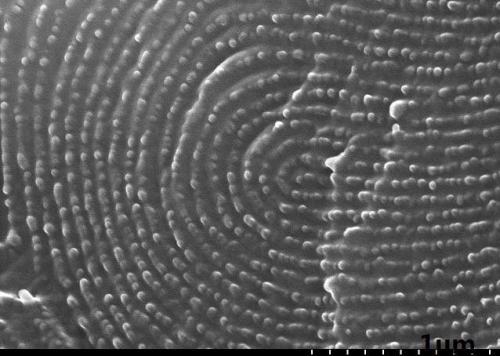

HPPS分子為剛性球形結(jié)構(gòu)，這種結(jié)構(gòu)的分子比較容易發(fā)生微相分離，在嵌段共聚物自組裝中具有潛在的應(yīng)用。通過(guò)巰基的鏈轉(zhuǎn)移合成了聚甲基丙烯酸甲酯-超支化聚苯硫醚（PMMA-co- HPPS）線形-樹(shù)形超支化共聚物，并研究了其自組裝行為。HPPS端巰基是高效的自由基鏈轉(zhuǎn)移劑，通過(guò)巰基的鏈轉(zhuǎn)移將其與甲基丙烯酸甲酯共聚，得到PMMA-co-HPPS兩嵌段共聚物=通過(guò)改變?nèi)軇┑臐舛龋梢垣@得包括棒、線、帶、囊泡和小球形狀的多種 納米自組裝體。當(dāng)聚合物濃度較大時(shí)，形成棒狀和帶狀膠束；當(dāng)濃度較小時(shí)，則形成囊泡狀膠束。管道泵

在PMMA-co-HPPS的四氫呋喃溶液（0.5g/L) 中滴加1/2體積的丙酮時(shí)，在混合溶液中可以發(fā)現(xiàn)棒狀和帶狀組裝體，納米帶與納米棒共同存在，納米帶的寬度約為50 nm,由膠束的知識(shí)可以得知，納米帶為層狀結(jié)構(gòu)。納米棒有兩種結(jié)構(gòu)：一種是更細(xì)的不規(guī)整的棒狀結(jié)構(gòu)，直徑為10~40nm,棒外圍表面有很多微球，細(xì)棒的四壁由HPPS和折疊的 PMMA線形部分分相而成；另外一種是直管狀結(jié)構(gòu)，直徑約為70 nm,可能是HPPS嵌段包裹在外圍，線形PMMA嵌段聚集在中間的結(jié)構(gòu)。化工泵?通常，單個(gè)分子為了達(dá)到能量最穩(wěn)態(tài)，其組裝趨向于形成近乎完美的排序。然而，自組裝過(guò)程和最終結(jié)構(gòu)比人們想象的要復(fù)雜的多。在質(zhì)量濃度更低的溶液中，這些棒狀物和帶狀物均會(huì)消失，取而代之的是囊泡狀膠束。在PMMA-Co- HPPS的四氫呋喃溶液(0.1 g/L)中滴加1/2體積的丙酮，混合溶液中就出現(xiàn)了囊泡，這些囊泡直徑在 100~200 nm之間，壁厚約為50 nm。此外，研究者在實(shí)驗(yàn)中還觀察到了層狀膠束和擇泡狀膠束間的關(guān)系 以及兩種自組裝狀態(tài)在不同質(zhì)量濃度下的轉(zhuǎn)換。單螺桿泵

利用透射電子顯微鏡(TEM)來(lái)觀察PMMA-co- HPPS在溶液中的納米組裝體形貌，所有的樣品都沒(méi)有經(jīng)過(guò)預(yù)先染色。PMMA-co-HPPS在丙酮溶液(0.5 g/L)中形成的小球，大小約100?400 nm。由于HPPS 不溶于丙酮，其嵌段聚集在內(nèi)部，PMMA嵌段包圍在外面，這種組裝體可以比較穩(wěn)定地存在于溶液中，且組裝小球外部顏色較淡。當(dāng)在PMMA-co-HPPS的苯溶液(0.5 g/L)中滴加1/2體積的丙酮（苯與丙酮體積比為2 : 1，下同）時(shí)，得到了不規(guī)整的線形組裝體，納米線由很多100 nm左右的小球聚集而成。由于HPPS在丙酮中的溶解性很差，所以聚集在內(nèi)核；HPPS嵌段在微溶介質(zhì)苯的作用下具有形成一相的傾向，從而使納米小球黏結(jié)在一起形成了納米線。磁力泵

在PMMA-co-HPPS的四氫呋喃溶液中，質(zhì)量濃度較大時(shí)的自組裝過(guò)程就相當(dāng)于髙的密度波動(dòng)幅度，組裝成棒狀和帶狀膠束;在低質(zhì)量濃度時(shí)，自組裝過(guò)程相當(dāng)于低的密度波動(dòng)幅度，組裝成囊泡狀膠束。由于線形-樹(shù)枝形共聚物溶液的相分離更快更穩(wěn)定，所以線形-樹(shù)枝形共聚物形成的囊泡要比線形共聚物形成的囊泡穩(wěn)定。自吸泵
