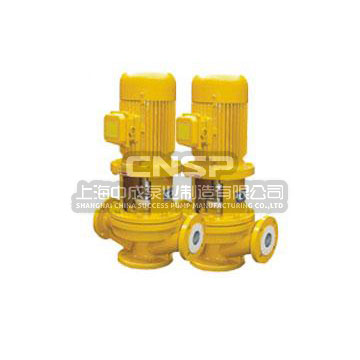

產品簡介
氟塑料是當今世界優質的耐腐蝕材料，我單位選用該材料生產的IGF型襯氟管道泵。在一般立式泵的基礎上進行巧妙組合設計而成。該產品具有較強的耐腐蝕性能，可替代316L不銹鋼、鈦合金等貴金屬，而且高效節能、噪音低、性能可靠等優點。
產品特點：
- 泵為立式結構，進出口口徑相同，且位于同一中心線上，如加上防護罩則可置于戶外使用。
- 葉輪直接安在電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平衡，振動噪音很低。
- 軸封采用普通型和耐顆粒型的機械密封和機械密封組合，耐磨耐腐，能有效地增長機械密封的使用壽命。
- 可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。
性能參數：
- 流量（Q）2.5-400m3/h
- 揚程（H）15-80m
- 工作壓力（P）2.5MPa
設計特點：
- 泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩可置于戶外使用。
- 葉輪直接安在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動噪音很低。
- 軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地增長機械密封的使用壽命。
- 安裝檢修方便，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。
- 可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。
- 可根據管路布置的 要求采用泵的豎式和橫式安裝。
選型范圍
IGF型襯氟管道泵適用于-85℃~+200℃溫度的條件下，長期輸送任意濃度的酸、堿液、氧化劑及其他腐蝕性液體。廣發用于石油、化工、冶金、電力、造紙、煙氣脫硫、除塵、食品制藥和合成纖維等部門.
| 型 號 |
流 量m3/h |
揚 程m |
配用功率kw |
進出口徑 |
轉 速r/min |
| IGF40-125 |
6.3 |
20 |
1.5 |
40 |
2900 |
| IGF40-125A |
5.6 |
16 |
1.5 |
40 |
2900 |
| IGF40-160 |
6.3 |
32 |
2.2/3 |
40 |
2900 |
| IGF40-160A |
5.9 |
28 |
1.5/2.2 |
40 |
2900 |
| IGF50-125 |
12.5 |
20 |
2.2 |
50 |
2900 |
| IGF50-125A |
11 |
16 |
2.2 |
50 |
2900 |
| IGF50-160 |
12.5 |
32 |
2.2/3 |
50 |
2900 |
| IGF50-160A |
11.7 |
28 |
2.2/3 |
50 |
2900 |
| IGF65-125 |
25 |
20 |
3/4 |
65 |
2900 |
| IGF65-125A |
22.3 |
16 |
3 |
65 |
2900 |
| IGF65-160 |
25 |
32 |
4/5.5 |
65 |
2900 |
| IGF65-160A |
23.4 |
28 |
4/5.5 |
65 |
2900 |
| IGF80-125 |
50 |
20 |
5.5/7.5 |
80 |
2900 |
| IGF80-125A |
45 |
16 |
5.5 |
80 |
2900 |
| IGF80-160 |
50 |
32 |
7.5/11 |
80 |
2900 |
| IGF80-160A |
46.7 |
28 |
7.5/11 |
80 |
2900 |
