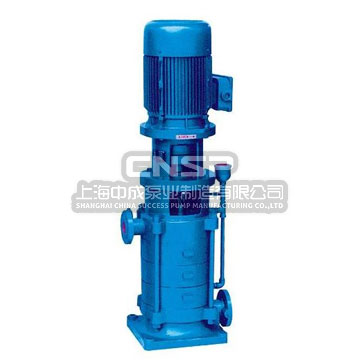

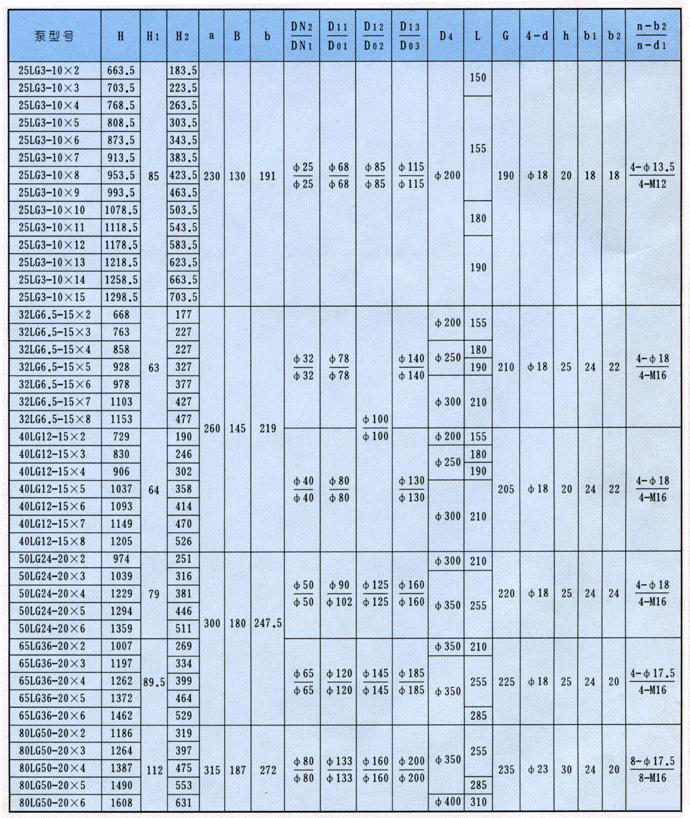

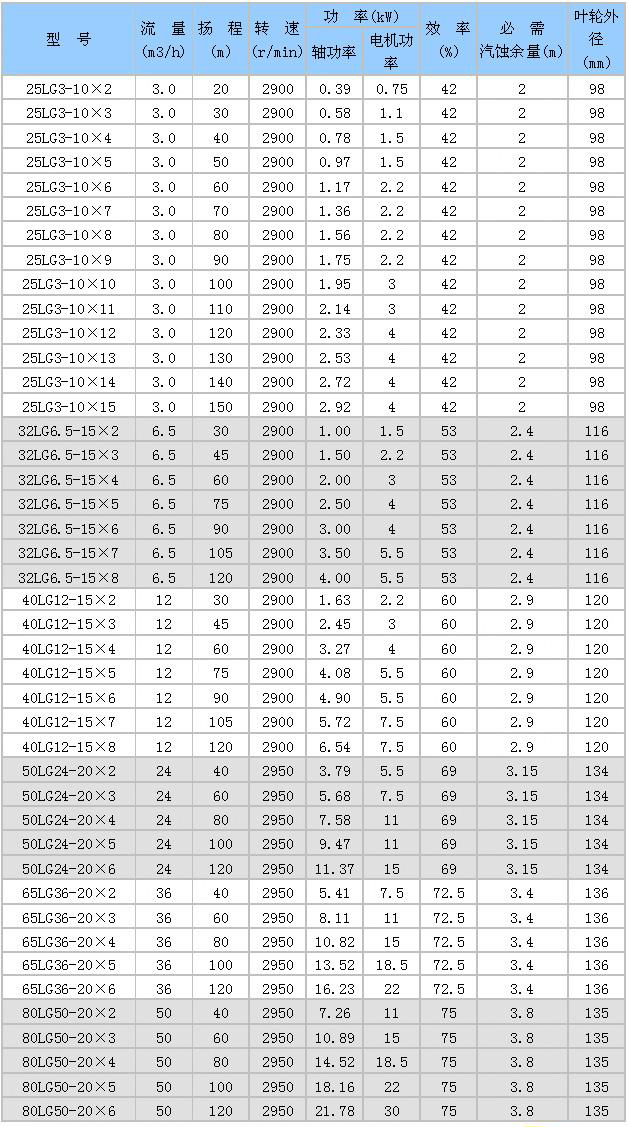

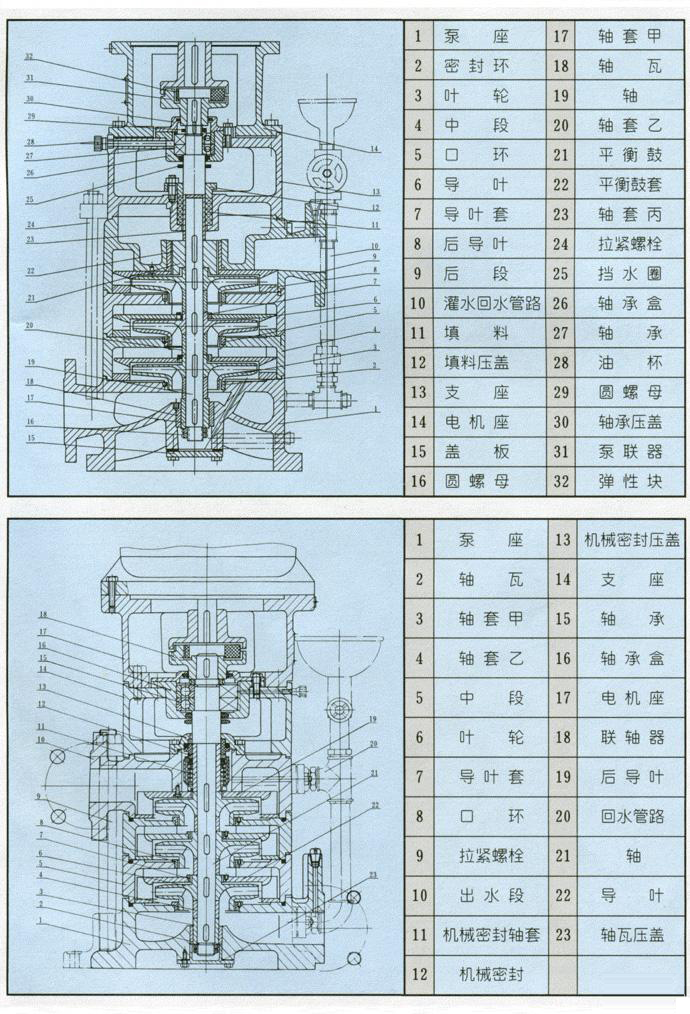

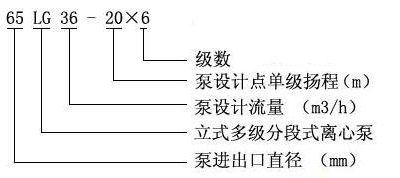

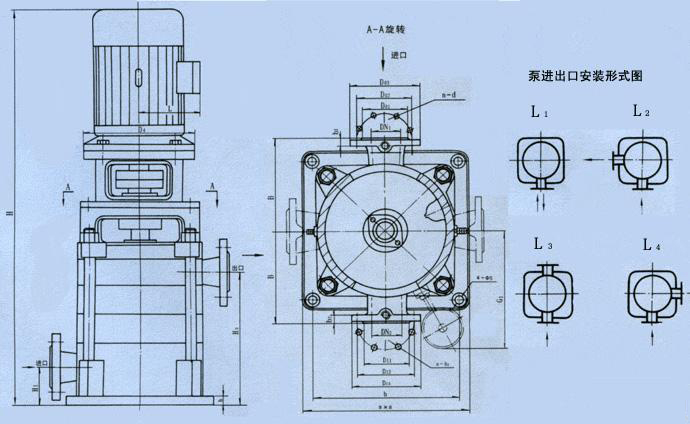

結構說明 LG型高層建筑立式多級泵為立式結構，其吸入口位于泵座上.吐出口位于后段上.呈180°。水平方向布置.根據需要.吸入口和吐出口也可以呈0° 90°270°布置.可根據揚程的需要選擇水泵的級數。（見泵外形安裝尺寸圖）LG型高層建筑立式多級泵的主要零件有：泵座、中段、后段、葉輪、導葉套、導葉、后導葉、支座、電機座、軸、軸承、軸套、密封環、平衡鼓、平衡鼓套等。(25LG、32LG、40LG三種泵沒有平衡鼓和平衡鼓套，而設有水封環裝在填料腔的底部。 泵座、中段、后段、葉輪、導葉套、導葉、后導葉、支座、電機座、軸套乙、密封環均為不銹鐵制成。泵軸為優質合金結構鋼制成，中間有葉輪、軸套乙、平衡鼓、用鍵和小圓螺母固定在軸上組成轉子部件.軸的下端裝有軸套甲與滑動軸套相82合，軸的上端裝有兩個角接觸球軸承，借以支承轉子部件，泵軸的最上端與電機軸的下端通過爪型眹軸器聯接。 密封裝置采用軟填料密封和機械密封。在采用軟填料密封時與之相磨擦的軸套丙為優質軸承鋼制成，并經淬火處理，以增加面磨性。 葉輪為不銹鐵制成.由于葉輪前后受壓不等，必然存在軸向力.此軸向力絕大部分由平衡鼓來承擔。（25LG、32LG、40LG則由水封環組成平衝管路承擔），其余小部分殘余軸向力由軸上端的兩個角接觸球軸承來承受.由平衡鼓和平衝鼓套組成的平衡裝置.磨損后可以更換。 在泵座、中段上分別裝有密封環和口環、用以減少高壓水漏回逬水部分，密封環磨損后可更換。 泵上端的角接觸球軸承用鈣基黃油潤滑，下端的滑動軸承（軸瓦）以泵輸送的液體潤滑，泵的旋轉方向，從電機端看為逆時針方向轉動。 LG型高層建筑多級給水泵（結構圖）

部件的組裝

1. 將密封環和軸瓦裝在泵座上.分別用緊定螺釘固定。
2. 將口環裝在中段上.并用緊定螺釘固定。
3. 將導葉套裝在導葉上.并用螺釘將后導葉固定在后段上。
4. 將平衡鼓套壓進后段上，并用螺釘將后導葉固定在后段上。
5. 在填料室內裝好填料.并用雙頭螺栓將填料壓蓋固定在填料體上，（25LG/32LG和40LG泵還需要在填料室底部裝入水封環）。
6. 將軸承裝在軸上.并用圓螺母和止退墊圏緊固。然后將裝有毛氈圏的軸承盒裝在軸承上，注意在軸承盒內和軸承上注入適量鈣基黃油.再把擋水圏紙墊和軸套丙套在軸上.并在軸上嵌入平衡鼓用鍵。

總裝

1. 將軸穿過填料室。使軸承盒靠在與之配合孔的端面上.然后裝上裝有毛氈圖的軸承壓蓋.并用鏍栓將軸承盒和軸承壓蓋固定在支座上。
2. 將電機座裝在支座上，并用螺栓固定。
3. 將軸、支座和電機座組裝的部件倒置過來.使電機座在下.軸的下端朝上。
4. 將0形密封圈裝在支座上，并將平衡鼓裝在軸上(25LG/32LG和40LG不裝O型密封圈和平衡鼓)。然后裝上后段。
5. 在軸上嵌入末級葉輪用健.并依次裝一件末級葉輪和軸套乙。
6. 將裝有0形密封圏的中段穿進泵軸裝在后段上、然后裝上導葉裝好。
7. 重復5、6順序.一直將首級中段和首級導葉裝好。
8. 將首級葉輪用镩嵌入軸上.然后將首級葉輪和首級軸套乙依次套在軸上。
9. 將軸套甲用鍵嵌入軸上.并裝入上軸套甲.然后用兩件圓螺母固定緊。
10. 將形密封圈嵌入泵座.并裝上四件拉緊螺栓.然后將泵座裝在首級中段上.注意四根拉緊螺栓要通過支座上的四孔.
11. 用螺母緊固四個拉緊螺栓。
12. 將多級泵再倒過來.把泵聯軸器用鍵固定在軸上，然后將裝有電機聯軸器的電機用鏍栓固定在電機座上。
13. 裝好回水管路.各零部件以及各部位的四方螺塞和油杯等。泵的拆卸按上述相反的步驟進行。

泵的啟動、運轉、停止和維護保養

1. 將泵周圍清除干凈。
2. 在軸承盒內用油杯注入適量的鈣基黃油。
3. 調節填料壓蓋的松緊程度。
4. 檢査電機轉向是否與泵規定的轉向一致.
5. 打開出口法蘭處放氣螺塞，打開回水管路的截止閥.通過漏斗向泵內灌引水(倒灌時不必加引水）。
6. 關閉出水管路的閘閥，擰上放氣螺塞。
7. 上述工作完畢.后動電機。
8. 當多級泵以正常速度運轉后.逐漸打開出口閘閥^直到所需流置和揚程為止，泵在長期運轉時.應盡量在規定的流置及揚程范圍內工作.以獲得最大的節能效果.泵在運行中.不應超過性能表中的大流量點運行。
9. 在運行中，軸承的溫度不得超過外界溫度其極限溫度不大于75℃。
10. 填料室漏水程度以不呈線狀為宜.以保持軸和填料的正常潤滑和冷卻.
11. 泵軸封選用機械密封時.啟動前必須灌滿水，防止機械密封干運轉。
12. 當泵停車時，應先關閉出水管路上的閘閥，然后停止電機運轉。
13. 泵在運行中發現有不正常的矂音時，應立即停機檢査其原因。
14. 冬季冷凍季節如短期停用水泵吋.須擰開平衝管路下端三通上的放水鏍塞或擰開與逬口法蘭呈180°。方向的泵座上的放水螺塞，放掉泵中的存水，以防凍裂水泵。
15. 泵經長期使用后。當流量、壓力有顯著下降時，應拆開水泵進行檢査，更換其已磨損的零件。
16. 長期停止使用水泵時.水泵應拆卸.將泵零件上的水份擦干.除去銹污.并涂以防銹油脂，然后裝好后妥善保存.多級泵在停用期間（尤其是用做消防泵時）.必須每隔1個月左右啟動運轉一次.時間不少于5分鐘.以保證泵的可靠運轉。

故障	原 因	解決方式
1 、泵不吸水.壓力表指針劇烈擺動.	灌注引水不夠，管路與儀表聯接處漏氣。	檢査底閥是否漏水.再灌足引水， 擰緊或修回漏氣處。
2、水泵不吸水.真空表表示高度真空。	底閥沒有打開或已堵塞.吸水管路阻力太大.吸水高度過高。	檢修底閥.更換水管.降低吸水高度。
3、壓力表有壓力，但仍不出水.	出水管阻力太大.旋轉方向不對， 葉輪堵塞.泵轉速不足。	檢査或縮短水管。檢査電機.清除葉輪內的污物.增加泵轉速。
4 、流量低于設計要求。	水泵堵塞，密封環磨損過多.轉速不足。	清掃水泵及管路.更換密封壞.增加泵轉速。
5、泵消耗功率過大。	填料壓的太緊.并發熱.葉輪有磨損.泵流量增大。	調整填料壓蓋松緊程度，檢査泵軸是否歪曲.更換葉輪.增加出水阻力.降低流量。
6、機械密封泄漏	磨擦副磨損嚴重.或密封面劃傷。	更換新機械密封.重新研磨密封面。
7、泵內聲音反常.泵不出 水。	吸水管阻力過大.吸入管路漏氣. 輸送的液體溫度過高。	檢査吸入管和底閥。堵塞漏氣處、減少吸水高度.降低水溫。
8、水泵振動.軸承過熱。	電機與泵不同心.軸承缺油或磨損。	調整電機軸與泵軸的同軸度.加油或更換軸承。
