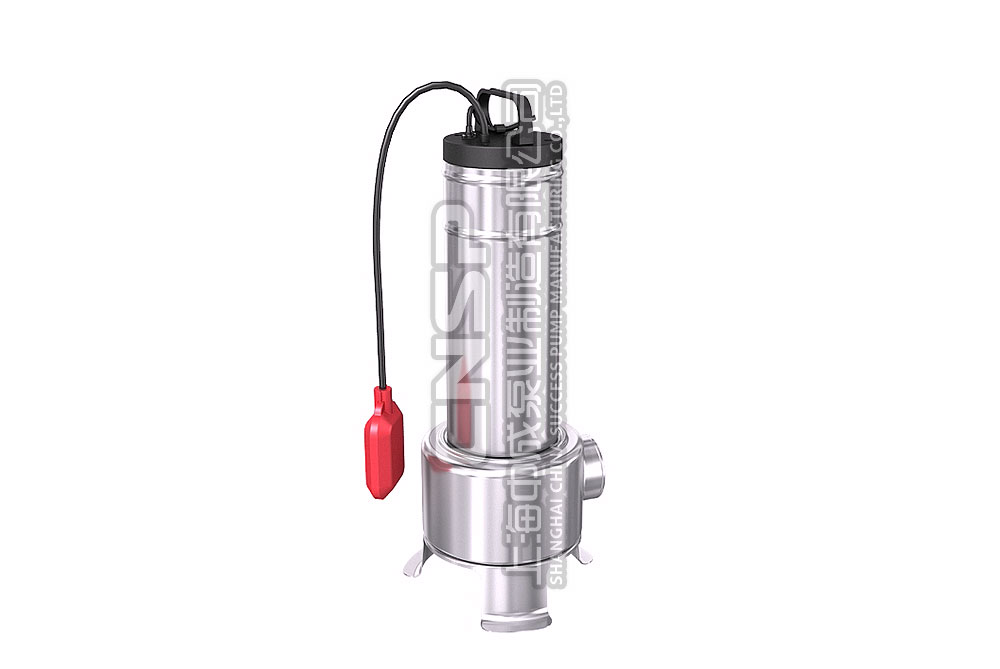

產品簡介

---

使用范圍警示 該泵不得用于運轉可燃及其它危險液體警示 應確保泵不得干運行 潛水泵 不銹鋼潛 運行情況

產品優勢

---

• 適用于三相電源，具有外觀美、防銹、耐腐蝕性強（PH值4～10）；
• 適用于噴泉、海水養殖、園林及農田灌溉、建筑等領域。

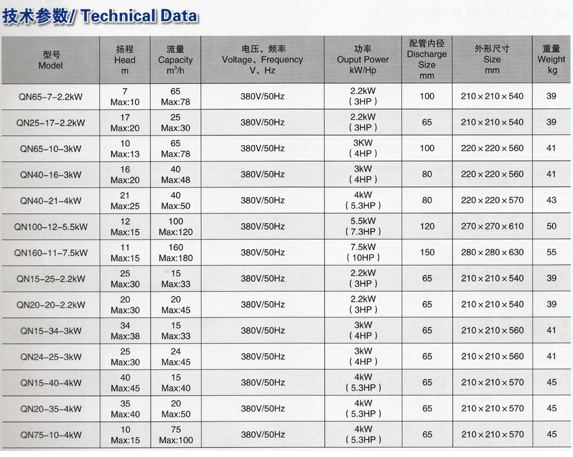

性能參數本數據僅供參考，請以實際訂貨為準！

---

型號	流量(M3/H)	揚程	配管內徑	使用電壓	包裝尺寸	毛重(KG)
QSP100-4-2.2KW	100	4	100	380	21*21*54	39
QSP65-7-2.2KW	65	7	100	380	21*21*54	39
QSP25-17-2.2KW	25	17	50	380	21*21*54	39
QSP15-25-2.2KW	15	25	65	380	21*21*54	39
QSP20-20-2.2KW	20	20	65	380	21*21*54	39
QSP10-32-2.2KW	10	32	50	380	22*22*56	40
QSP65-10-3KW	65	10	100	380	22*22*56	41
QSP40-16-3KW	40	16	80	380	22*22*56	41
QSP15-34-3KW	15	34	65	380	22*22*56	41
QSP25-24-3KW	24	25	65	380	22*22*56	41
QSP40-21-4KW	40	21	80	380	22*22*57	42
QSP15-34-4KW	15	40	65	380	22*22*57	42
QSP20-35-4KW	20	35	65	380	22*22*57	42
QSP75-10-4KW	75	10	65	380	22*22*57	42
QSP100-12-5.5KW	100	12	120	380	27*27*61	45
QSP160-11-7.5KW	160	11	120	380	28*28*63	50

使用說明

---

起動

1. 起動前，檢査水泵安裝及電源連接是否正確。
2. 浮子開關直接連接到泵上控制泵的起動及停運。檢查浮子開關是否可自由活動，而不受其它物體的干擾。
3. 對于沒有浮子開關結構的水泵，當水泵完全被浸入水中時，水泵起動。如電機沒有完全被浸入水中或在超過40℃的水溫中運行過長時間，電機將停運。當電機線圈溫度過冷時，熱保護裝置自動轉。
4. 起動水泵，讓它轉動幾秒，檢査它的啟動，運行及轉動方向（對三相泵而言，發現錯誤的轉動方向后，應回轉兩相， 然后再起動），如發現沒有或很少水流出，說明水泵轉動方向故障，你應該回轉相位。

運行

1. 當水泵運轉時，你必須注意水面高度（特別是在小容量運行時），一旦水面高度不夠，必須禁止水泵運行。如果水泵在無水的情況下長時間運行，將燒壞電機或線圈。
2. 實際提長髙度（從水面到目的地）應不得低于規定提升高度的80%（提升高度見銘牌）。
3. 電壓波動范圍應在額定電壓的10%以內，否則將減少電機壽命，甚至損壞電機。
4. 水泵運轉時，如發現異常現象，如異聲，出水少或不出水，應立即關閉電源，停止泵運轉。當泵通電或潮濕時，不要觸摸泵體。

電源接口

1. 接地
   • 警示 必須保證水泵電壓，頻繁與電源供給網相一致
   • 電擊危險 安裝人員必須確保接地
   • 電擊危險 被供電流必須保證安裝自動觸保器
2. 單相 單相水泵帶接地插頭電源線。
3. 三相 地線必須同電源網連接。
4. 超載保護 單相泵裝有內裝式自動設置熱超載過載保護器，故其它保護裝置不再需要。
5. 三相水泵轉動方向試驗
   • 水泵電機軸轉動方向?qū)⒂绊懰^和水的傳輸。正確的轉動方向從水泵的進水口看是順時針方向。
   • 當采用加長電纜時，須確保避免出現電壓下降并保持接頭干燥
   • 室外開關或接頭應有防雨罩及防潮措施。不要接觸淋濕的開關或用濕手觸摸開關。
   • 接線應由專業資質電工來實施，并應符合相關安全標準。

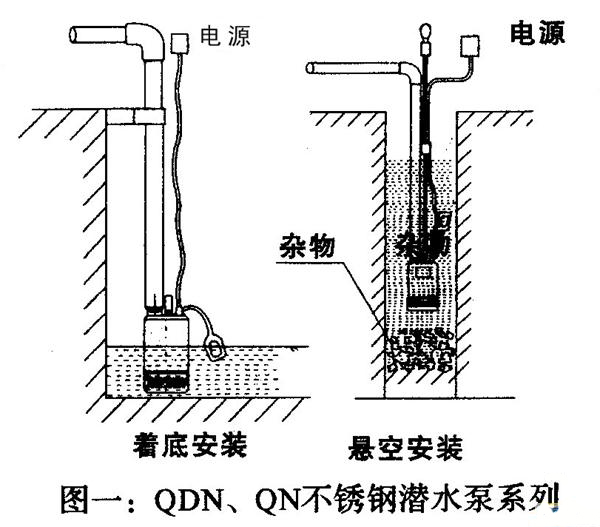

安裝圖

維護保養

---

電擊危險?必須用專用工具，由制造商或客戶服務部來更換配件。

1. 定期檢查電源電線，如發現電線有裂口等現象，請立即更換。
2. 用兆歐表定期檢查絕緣狀況，地線與火線間的絕緣電阻應為50MΩ或更高一點。
3. 維修或更換密封件后，應在0.2MPa氣壓下測試3分鐘以確認泵是否泄漏。
4. 新泵使用后，如果有一段時間不用泵，應不要把它繼續放在水中（特別是要凍住水中），而是應該讓它在干凈水中通電運轉幾分鐘，然后去除內外泥沙，擦拭干凈并干燥，放置在通風干燥處。
5. 使用一年后，水泵需要保養維修：包括檢查損壞件，更換需要更換的部件，特別是需要定期更換密封件。
6. 拆卸水泵必須由專業技術人員來進行。

故障排除

---
